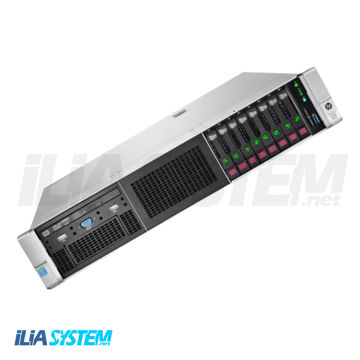

مشخصات سرور hp dl560 g9
\r\n
همانطور که گفته شد، سرور hp dl560 g9 یکی از سرورهای سطح صنعتی شرکت HP است. این سرور به خاطر داشتن سخت افزارهای قوی که در ادامه به آن اشاره شد، می تواند عملیات های پردازشی بسیار قوی را برای ما به انجام برساند.
\r\n
پردازنده سرور hp dl560 g9
\r\n
اولین نکته ای که باید درباره مشخصات سرور hp dl560 g9 به آن اشاره کرد. تعداد و قدرت پردازنده هایی است که می توان در این سرور hp به خدمت گرفت.
\r\n
سرور hp dl560 g9 از چیپ ست Intel C610 برای اتصال پردازنده به شاسی سرور استفاده می کند. این چیپ ست می تواند با سری پردازنده های نسل E5-4500 که از خانواده Intel Xeon هستند کار کنند.
\r\n
پردازنده هایی که بر روی این سرور نصب می شوند می توانند با سرعت های 1.7 تا 2.9 گیگاهرتز کار کنند. مقدار کش آن ها بین 25 تا 55 مگابایت است و سرعت کار cpu سرور و ram سرور بین 1600 تا 2400 مگاهرتز در نوسان است.
\r\n
در زیر فهرستی از تمام پردازنده هایی که می توان از آن ها بر روی سرور hp dl560 g9 استفاده کرد آورده شده است:
\r\n
لیست پردازند های سری Intel Xeon E5-4600V3:
\r\n
\r\n- E5-4669V3، با سرعت 2.1 گیگاهرتز، با 18 هسته، 45 مگابایت کش، توان 135 وات و سرعت رم 2133مگاهرتز؛
\r\n- E5-4667v3، با سرعت 2.0 گیگاهرتز، با 16 هسته، 40 مگابایت کش، توان 135 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4660v3، با سرعت 2.1 گیگاهرتز، با 14 هسته، 35 مگابایت کش، توان 120 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4655v3، با سرعت 2.9 گیگاهرتز، با 6 هسته، 30 مگابایت کش، توان 135 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4650v3، با سرعت 2.1 گیگاهرتز، با 12 هسته، 30 مگابایت کش، توان 105 وات و سرعت 2133 مگاهرتز؛
\r\n- E5-4640v3، با سرعت 1.9 گیگاهرتز، با 12 هسته، 30 مگابایت کش، توان 105 وات و سرعت رم 1866 مگاهرتز؛
\r\n- E5-4627v3، با سرعت 2.6 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 135 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4620v3، با سرعت 2.0 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 105 وات و سرعت رم 1866 مگاهرتز؛
\r\n- E5-4610v3، با سرعت 1.7 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 105 وات و سرعت 1600 مگاهرتز.
\r\n
\r\n
بیشترین با فونت سبز/ کمترین با فونت قرمز
\r\n
لیست پردازند های سری Intel Xeon E5-4600V4:
\r\n
\r\n- E5-4669v4، با سرعت 2.2 گیگاهرتز، با 22هسته، 55 مگابایت کش، توان 135 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4667v4، با سرعت 2.2 گیگاهرتز، با 18 هسته، 45 مگابایت کش، توان 135 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4660v4، با سرعت 2.2 گیگاهرتز، با 16 هسته، 40 مگابایت کش، توان 120 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4655v4، با سرعت 2.5 گیگاهرتز، با 8 هسته،30 مگابایت کش، توان 135 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4655v4، با سرعت 2.2 گیگاهرتز، با 14 هسته، 35 مگابایت کش، توان 105 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4650v4، با سرعت 2.1 گیگاهرتز، با 12 هسته، 30 مگابایت کش، توان 105 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4640v4، با سرعت 2.6 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 135 وات و سرعت رم 2400 مگاهرتز؛
\r\n- E5-4627v4، با سرعت 2.1 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 105 وات و سرعت رم 2133 مگاهرتز؛
\r\n- E5-4610v4، با سرعت 1.8 گیگاهرتز، با 10 هسته، 25 مگابایت کش، توان 105 وات و سرعت رم 1866 مگاهرتز؛
\r\n
\r\n
بیشترین با فونت سبز/ کمترین با فونت قرمز
\r\n
سرور hp dl560 می تواند از چهار cpu سرور استفاده کند. به همین خاطر قدرت پردازنده آن در بیشترین حالت به 88 هسته می رسد.
\r\n
رم سرور hp dl560 g9
\r\n
مانند هر سرور دیگری سرور hp dl560 g9 نیز برای داشتن بیشترین توان پردازش نیازمند بهره گیری از ram سرور های خوب و پر سرعت است.
\r\n
در این سرور امکان استفاده از 45 اسلات رم از نوع DIMM وجود دارد. یعنی به ازای هر پردازنده می توان از 12 اسلات ram سرور استفاده کرد.
\r\n
برای ارتباط دهی رم ها و پردازنده ها به ازای هر پردازنده 4 کانال گذرگاهی ایجاد شده است. به همین خاطر می توان گفت که ما 14 کانال گذرگاهی را در اختیار داریم. یا به عبارتی هر سه اسلام رم به یک کانال گذرگاهی متصل می شوند.
\r\n
رم های استفاده شده در این پردازنده می توانند از دو نوع LRDIMM و RDIMM باشند. ولی هر دو مورد را نمی توان باهم در سرور به کار برد.
\r\n
با به کار بردن رم های LRDIMM امکان بهره برداری تا 1.5 ترابایت حافظه رم به وجود می آید. در این حالت می توان از 48 رم با ظرفیت 32 گیگابایت با سرعت 2133 مگاهرتز استفاده کرد.
\r\n
در صورتی که از رم های RDIMM هم استفاده کنیم با مشخصات مشابه می توان به 1.5 ترابایت حافظه رم دست پیدا کرد.
\r\n
توجه داشته باشید که اگر از رم های با سرعت ارتباط پردازنده پایین تر استفاده کنید (یعنی رم های با سرعت پردازش 1866) سرعت ارتباط رم و پردازنده به همین مقدار کم می شود. برای همین همیشه سرعت پردازنده و رم برابر با کمترین سرعت رم به کار گرفت در اسلات های رم خواهد بود.
\r\n
بعد از سال 2015 ما شاهد ورود رم های با ظرفیت های بالاتر نظیر 64، 128 و 526 گیگابایت بودیم. در صورتی که از رم های LRDIMM در این سرور استفاده شود، امکان بهره گیری از این رم ها و افزایش حجم رم وجود دارد. اما تا کنون شرکت HP اخبار و اطلاعات دقیقی از این موارد را منتشر نکرده است و بعد از ورود نسل دهم این سرور بیشتر مانور این شرکت بر روی آن بوده است.
\r\n
برای بهره گیری بهتر از فضای رم از چند فناوری بر روی سرور hp dl560 g9 استفاده شده است:
\r\n
\r\n- فناوری Advanced ECC: این فناوری پیشرفت امکان اصلاح سیگنال های خراب و تعیین سیگنال درست را به رم م یدهد و همچنین در صورتی که چند خطا در چیپ ست DRAM بروز پیدا کند، این فناوری به رم کمک می کند که بتواند به خوبی با آنها رفتار کند و بدون مشکل به کار خود ادامه دهد.
\r\n- فناوری Online Spare: این فناوری هم به رتبه بندی فعالیت رم می پردازد و رتبه هایی را مشخص می کند که در آن عملیات های در حال پردازش باید کاهش داده و یا به دیگر Spare ها انتقال یابند.
\r\n- Mirroring mode: با این فناوری یک کپی از حافظه با خطاهای پویا (dynamic failover) تهیه می شود. هنگامی که DIMM در یک حالت آینه شده (Mirrored) قرار گرفته است می تواند خطا را مشخص کند، از این حافظه کپی شده بعد از اصلاح در DIMM کپی (Mirrored) می شود.
\r\n- Demand and Patrol Scrubbing: تقاضا برای حافظه و خراش گشتسی (Patrol Scrubbing) از تجمع خطاهای قابل اصلاح جلوگیری می کند و به همین خاطر زمان های وقفه بدون برنامه ریزی به صورت محسوسی کاهش پیدا میکند.
\r\n- Failed DIMM Isolation: با ایزوله کردن خطاها در DIMM امکان بهبود زمان سرویس دهی فراهم می آید و به همین خاطر دسترس پذیری کلی سیستم افزایش پیدا می کند.
\r\n- Data Bus ECC Protection: این کار سبب می شود که به صورت خودکار خطاهایی که در سیگنال های داده وجود دارد اصلاح شود و بیت های که دارای خطاهای دوبیتی هستند مشخص گردند. در اغلب اوقات به این کار Single Error Correction/ Double error detection یا SEC/DED نیز گفته می شود.
\r\n- Memory Thermal Control: کنترل دمای رم ها می تواند سبب جلوگیری از بیش از حد گرم شدن DIMM شود. در نتیجه می تواند به سرعت های دسترسی بیشتری دست یافت. برای اینکار از سنسور های مخصوصی در این زمینه استفاده شده است.
\r\n- Memory Mirroring Inter-Socket: در این حال به مانند حالت آینه ای کردن (کپی کردن) یک نمونه از خطاها کپی می شود. بعد از تعیین خطا و رفع آن کد اصلاح شده در DIMM دوباره کپی شده و خطا اصلاح می شود.
\r\n
\r\n
کارت شبکه سرور hp dl560 g9
\r\n
در سرور hp dl560 g9 چندین فناوری در کارت های شبکه به کار گرفته شده است که سبب انعطاف پذیری بهتر کارت های شبکه می شود. برای مثال می تواند به فناوری FelxibleLOM اشاره کرد که امکان انتخاب سرعت کارت شبکه بین سرعت های 1 یا 10 گیگابایت و یا 10 گیگابایت T-Base را میدهد. همچنین یک طیف از کارت های NIC نیز برای بهبود ظرفیت ها و قابلیت های کارت شبکه در اختیار ما قرار گرفته است.
\r\n
انواع کارت های شبکه که می توان از آن ها بر روی سرور hp dl560 g9 استفاده کرد به شرح زیر هستند:
\r\n
\r\n- مدل Entry: کارت شبکه HP Ethernet 1Gb 4-port 331FLR؛
\r\n- مدل Base: کارت شبکه HP FlexFabric 10Gb 2T 533FLR-T؛
\r\n- مدل Performance: کارت شبکه HP FlexFabric 10Gb 2P 533FLR-T؛
\r\n
\r\n
توسعه پذیری
\r\n
توسعه پذیری یکی از ویژگی های مهم در سرور hp dl560 g9 است. این سرور این قابلیت را دارد که به صور مختلف و با توجه به کانفیگ های که نیاز شبکه مان را برطرف می کنند با انواع تجهیزات سخت افزار در ارتباط قرار بگیرد.
\r\n
به طور استاندارد در این سرور امکان بهره گیری از 7 اسلات PCIe 3.0 به دو صورت Half Length یا Full Height وجود دارد. عرض گذرگاه Bus در این اسلات ها می تواند بین 8x و 16x باشد.
\r\n
با داشتن این اسلات ها تعداد قابل توجهی از تجهیزات سخت افزاری و نرم افزاری را می توانیم در این سرور ادغام کنیم.
